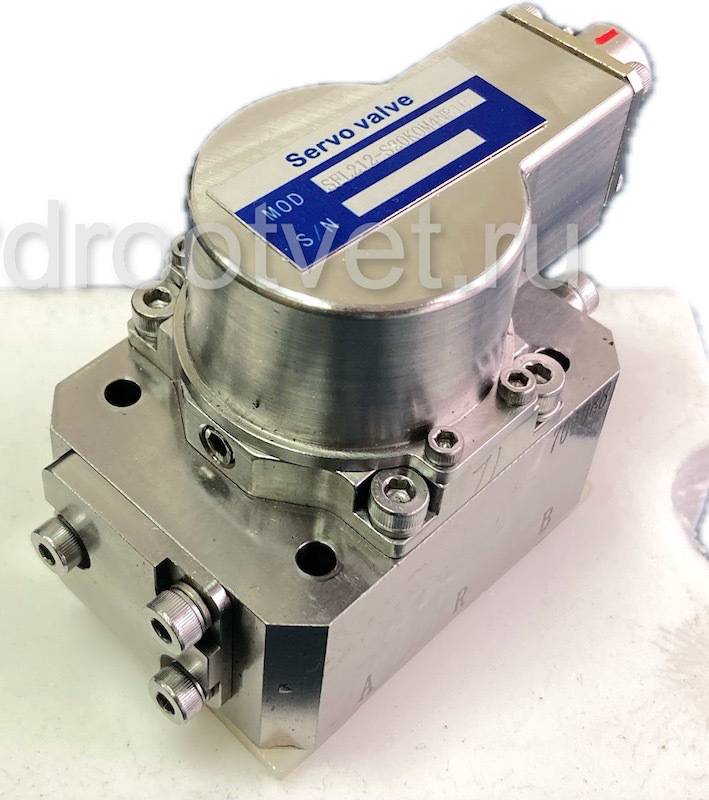

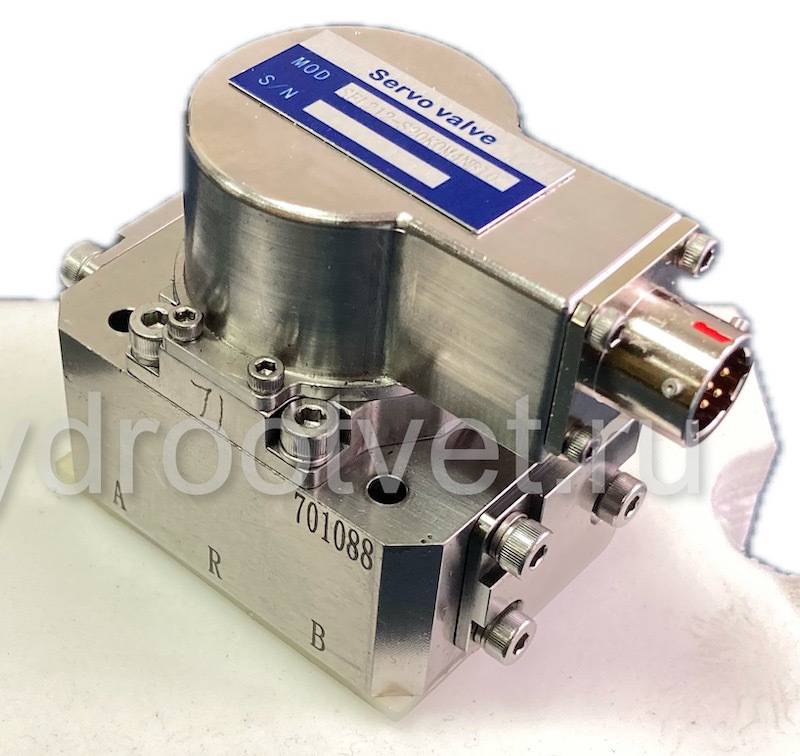

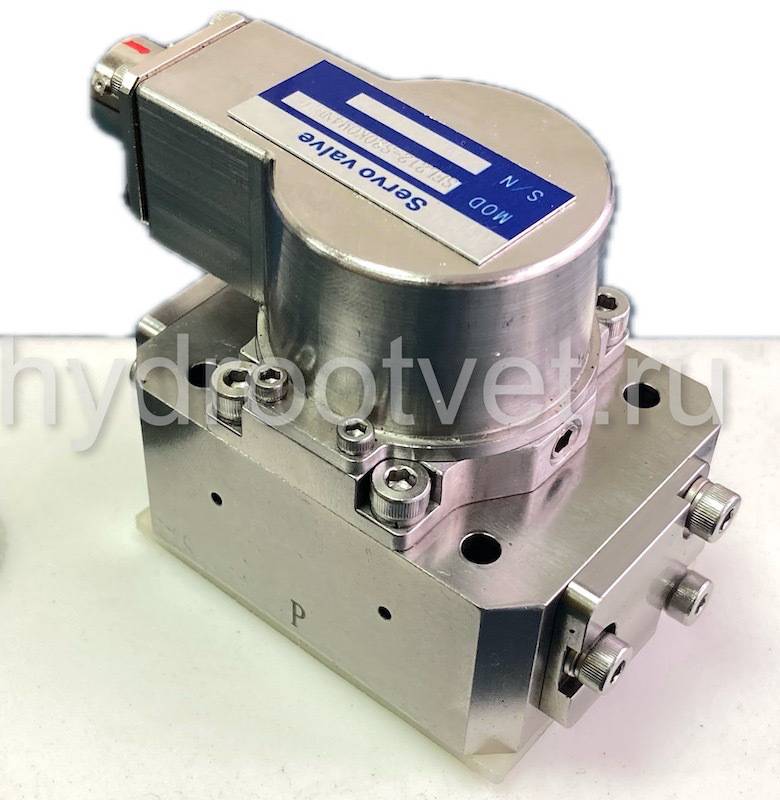

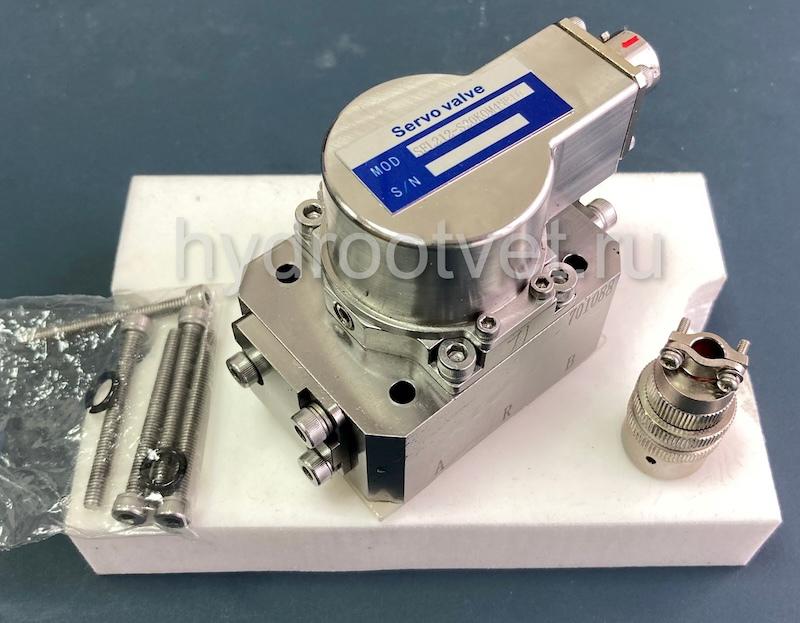

MOOG 31 аналог - SFL212B - Сервоклапан Ду4 двухкаскадный типа сопло-заслонка с L = обратная связь по усилию, притычная поверхность по ISO 10372-02
Основные характеристики
| Параметр | Размерность | Значение | |
| Давление питания Ps | МПа | 2〜31.5 | |
| Номинальное давление питания Pn | МПа | 21 | |
| Номинальный расход Qn (dP = 7 МПа) | л/мин | 20 | |
| Номинальный ток In | мА | 40 | |
| Гистерезис | % | <4 | |
| Чувствительность | % | <0.5 | |
| Нелинейность расходной характеристики | % | <±5 | |
| Ассиметрия расходной характеристики | % | <±5 | |
| Коэффициент усиления перепадной характеристики | % | >30 | |
| Внутренние утечки (Δр = 140 бар) | л/мин | <2.0 | |
| Смешение нуля | % | <±1 | |
| Уход нуля при изменении температуры рабочей жидкости на 55°С | % | <±2 | |
| Уход нуля при изменении давления подачи в диапазоне | % | <±2 | |
| Уход нуля при изменении давления слива в диапазоне | % | <±2 | |
| Частотная характеристика (АФЧХ) | Соотношение амплитуд при -3дБ | Гц | >100 |
| Сдвиг по фазе при -90° | Гц | >100 | |
| Температура окружающей среды | ℃ | -15〜100 | |
| Масса | кг | 0.4 | |
Цены
Аналог MOOG от ведущего завода Китая. Доставка от 3-х недель. Гарантия 1 год.
Пропорциональные сервоклапаны серий SFL212B являются дросселирующими распределителями. Клапаны SFL212B могут быть с успехом применены в системах, управляющих положением или скоростью, усилием или давлением, имеющих высокие динамические свойства и высокое быстродействие. Клапаны SFL212B производятся в Китае на ведущем заводе-изготовителе севрогидроаппаратуры и являются качественными аналогами клапана MOOG 31 Серия известного немецкого бренда. Клапан SFL212B двухкаскадный и имеет в основе конструкции сервомеханизм типа сопло-заслонка с L = обратная связь по усилию. Расход сервораспределителя соответствует типоразмеру Ду4, максимальное рабочее давление может достигать 315 бар. Сигнал управления, подаваемый на клапан, может быть токовый в мА / по напряжению в В, а величины управляющего сигнала, помимо стандартных ±10В и 4...20 мА, могут иметь значения аналогичные сигналам управления для клапанов MOOG 31 Серия. Уплотнения выбираются из двух вариантов: NBR (каучук) для температуры рабочей жидкости -40～+135℃ и FKM (фторкаучук) - для -20～+180℃. Клапан SFL212B устанавливается на монтажную поверхность по стандарту ISO 10372-02
· Регулирование расхода
· Два каскада
· Два сопла
· Механическая обратная связь
Принцип действия
· Электрический ток в катушках электромеханического преобразователя создаёт магнитное
поле, воздействующее на торцы якоря.
· Узел якорь с дефлектором вращается вокруг опоры гибкой трубки.
· Заслонка закрывает одно из сопел и жидкость отводится именно под этот торец золотника.
· Золотник перемещается, и рабочая жидкость из отверстия РS поступает к одному управляющему порту; из другого управляющего порта жидкость поступает в
отверстие R.
· Золотник толкает шарик, расположенный на торце пружиныобратной связи, создавая тем
самым компенсационный момент на узел якорь/дефлектор.
· Когда момент пружины становится равным моменту, возникающему под действием силы
магнитного поля, узел якорь/заслонка останавливается.
· Золотник останавливается в положении, при котором момент пружины обратной связи равняется моменту, возникающему под действием входного тока.
· В результате этого, положение золотника пропорционально входному току.
· При постоянном давлении поток рабочей жидкости к исполнительному органу пропорционален положению золотника.
